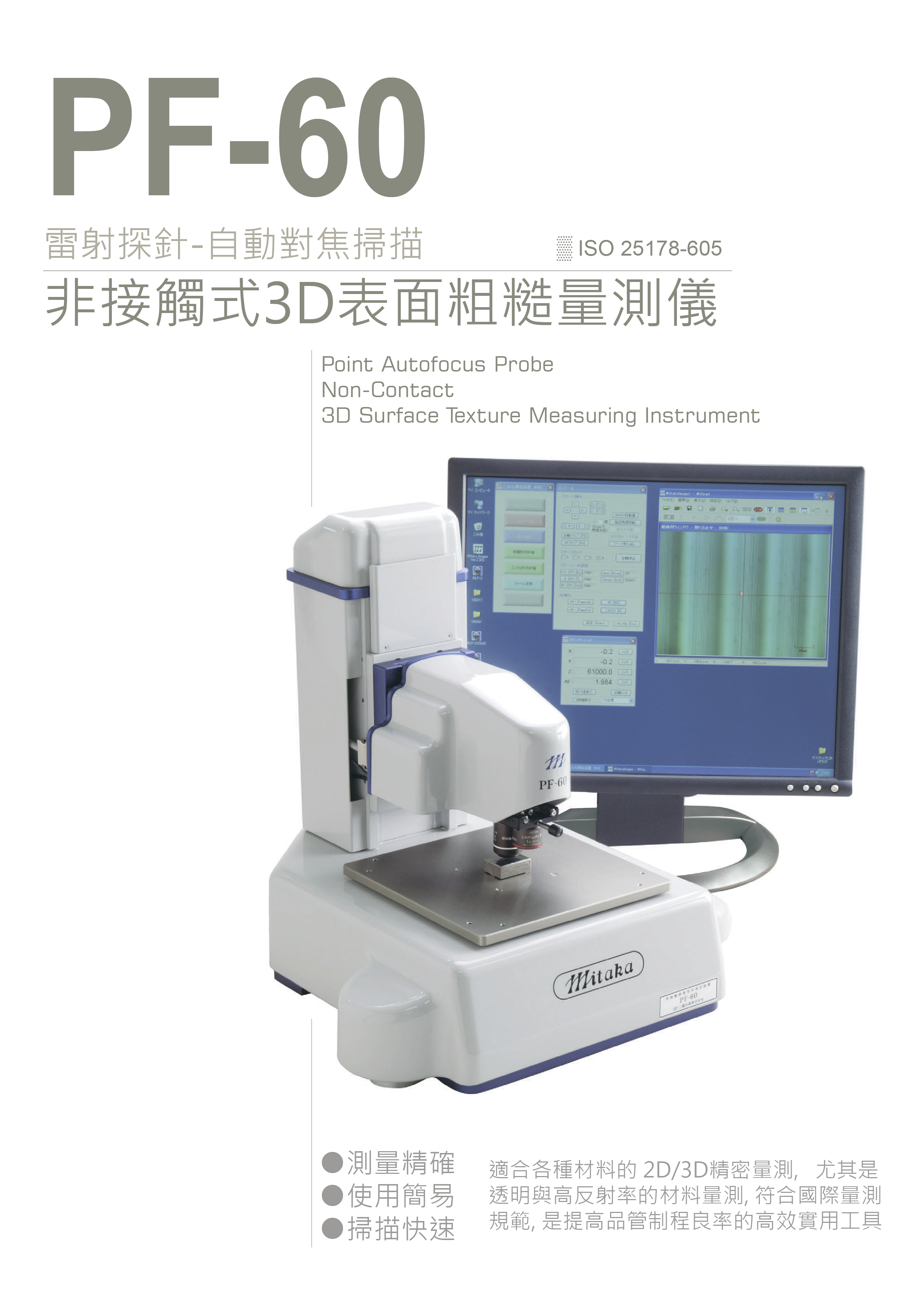

PF-60 雷射探針3D表面粗糙測量儀
PF-60 絕對是工業量測投資首選

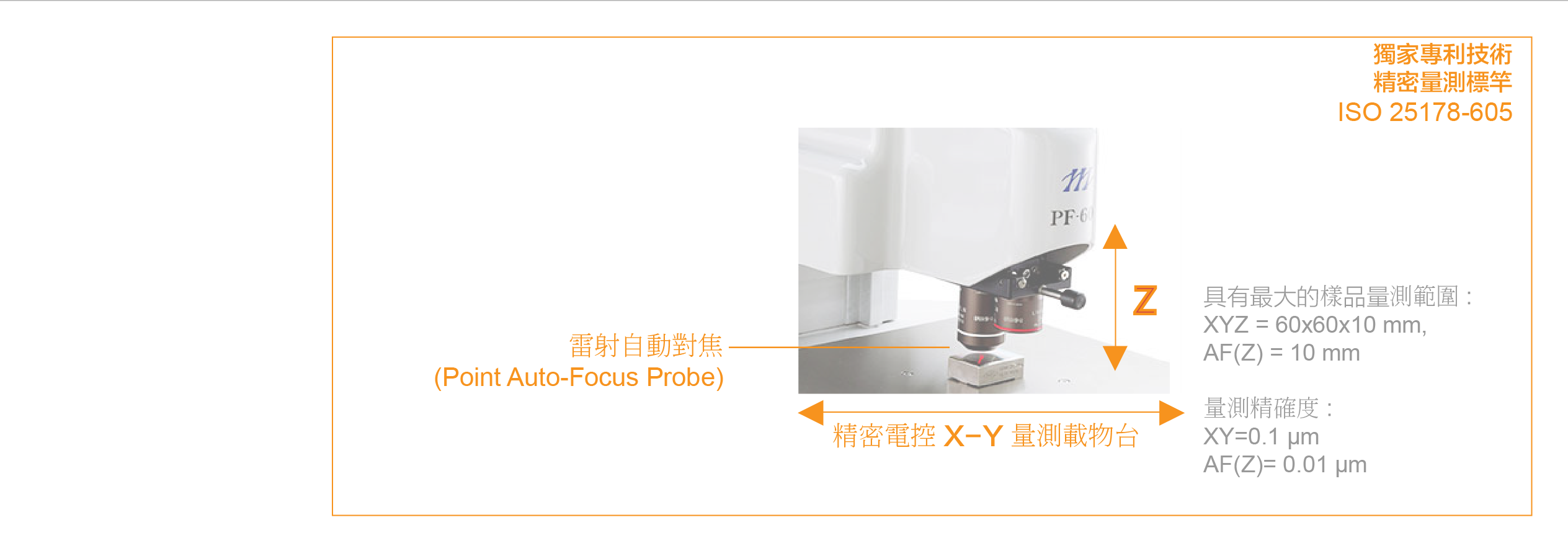

獨家先進的雷射探針自動對焦掃描量測技術, ISO 20178-605 規範技術.

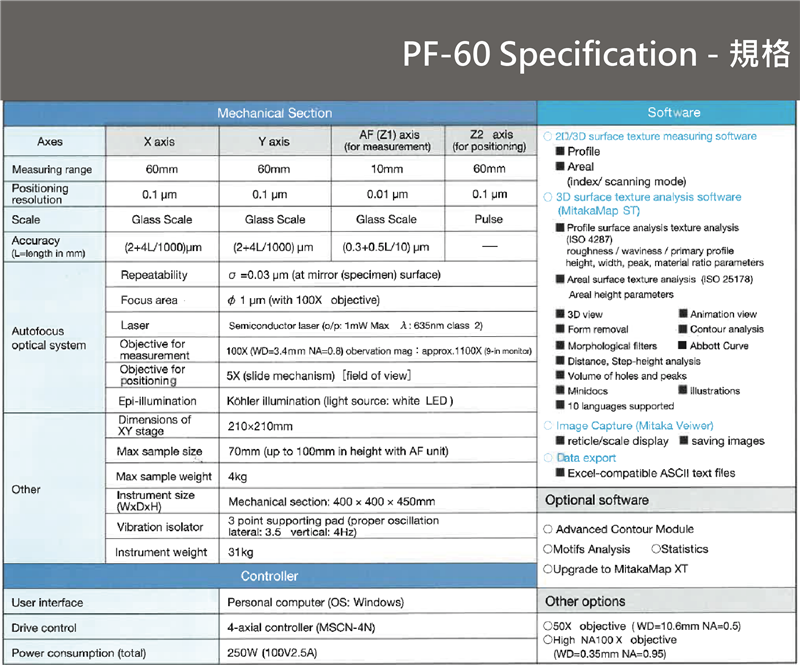

具有最大的樣品量測範圍 : XYZ = 60x60x10 mm, AF(Z) = 10 mm
量測精確度可達 : XY=0.1 µm AF(Z)= 0.01 µm
可量測玻璃鏡面, 透明樣品, 具有高反射性的樣品, 一般產業應用領域 :
非球面鏡片測量，外形評價模具測量，粗糙度測量, 微距鏡頭，測量，測量間距液晶導光板的形狀，間距晶圓 PAD 三維測量, 表面有劃痕，缺陷測量, 微機電業MEMS 相關
獨家先進的雷射探針自動對焦掃描量測技術, ISO 20178-605 規範技術.
具有最大的樣品量測範圍 : XYZ = 60x60x10 mm, AF(Z) = 10 mm
量測精確度可達 : XY=0.1 µm AF(Z)= 0.01 µm
可量測玻璃鏡面, 透明樣品, 具有高反射性的樣品, 一般產業應用領域 :
非球面鏡片測量，外形評價模具測量，粗糙度測量, 微距鏡頭，測量，測量間距液晶導光板的形狀，間距晶圓 PAD 三維測量, 表面有劃痕，缺陷測量, 微機電業MEMS 相關
量測精準,
使用簡便,
機台穩定,
是選擇 PF-60 的核心要素 .........
PF-60 絕對是工業量測投資首選
PF-60 絕對是工業量測投資首選 ! 因為, PF-60具有最高的信價比. 非常適合業界的品管, 研發, 模具製成開發, 樣品測試.

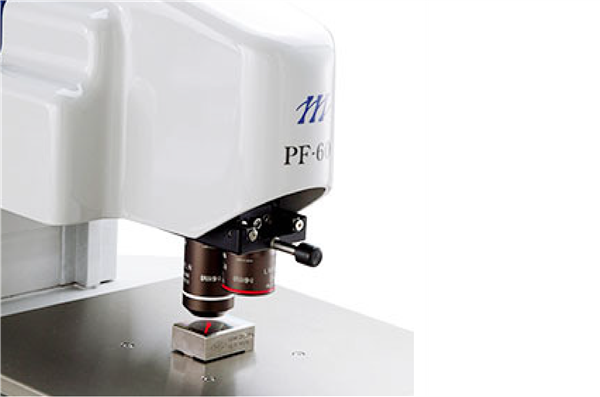

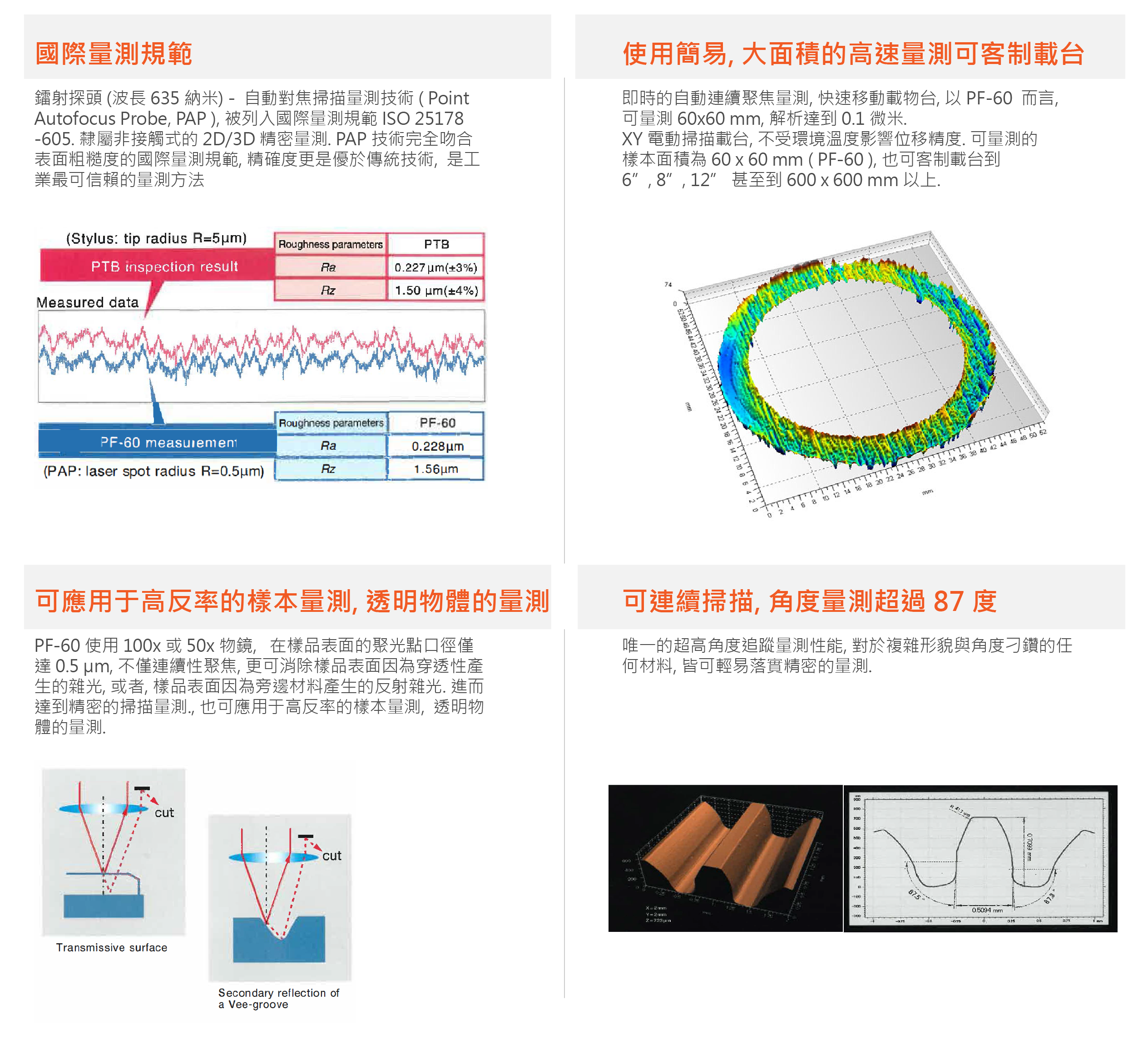

PF-60 採用 ISO (20178-605) 認證的非接觸式表面形貌量測法 – 最先進的雷射探針自動對焦掃描量測. (PAP : Point Autofocus Probe). 此一技術, 比任何共軛焦影像, 白光干涉, 相位干涉方法等, 能更落實到
1). 簡易,
2). 快速,
3). 精密 等特性.

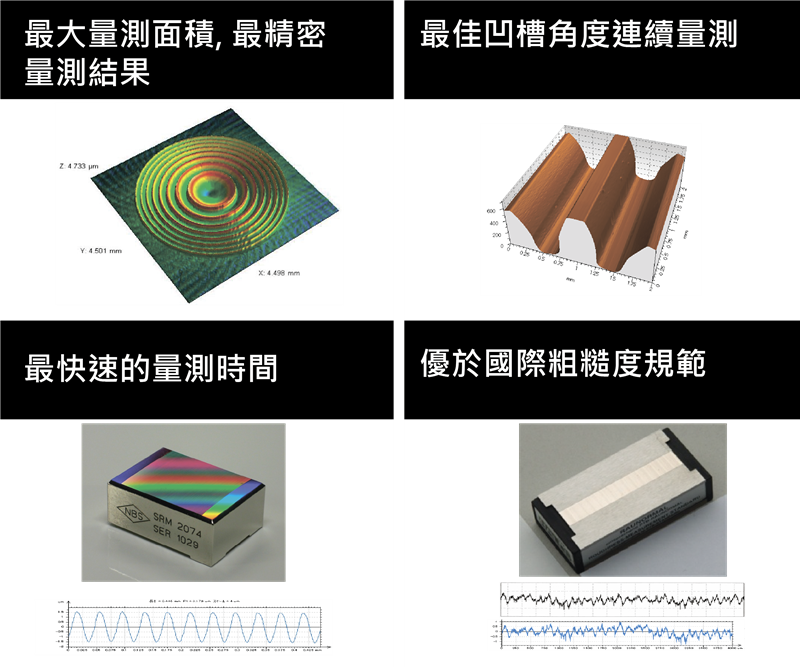

PAP 技術可以做到最高的凹槽角度量測, 最深的Z-軸量測, 更寬廣的大面積量測. 這都是其他技術無法達到的.
PF-60 因為採用精密的雷射探針自動對焦掃描, 所以可以得到最高精度的量測數據, 最高的量測精度再現性., Z-軸的高速自動聚焦功能, 可適用於各種材料的非接觸式量測, 尤其是具有高反射率的材料, 透明鏡面, 微鏡頭. 擁有 MitakaMap ST 與 MitakaMap XT (升級) 軟體, 可滿足所有樣本的量測分析評估需求. 此外, 也有 Macro 選配量測軟體, 可做程序的編輯, 做自動化的快速量測, 建立標準化量測作業.
其他選配應用分析軟體包括
Advance contour module (ACM)
Motifs analysis
Statistics
量測報告支援多國語言.
請點閱下列圖示, 應用範例介紹 :
Measurement example that PF-60 is perfect for
Wear volume of brake pad
Separating burr / contact surface / wearing surface and calculating Abbott-Firestone curve.
Tooth flank of a precision gear
Form measurement and surface roughness evaluation of a precision gear.
Measurable Examples

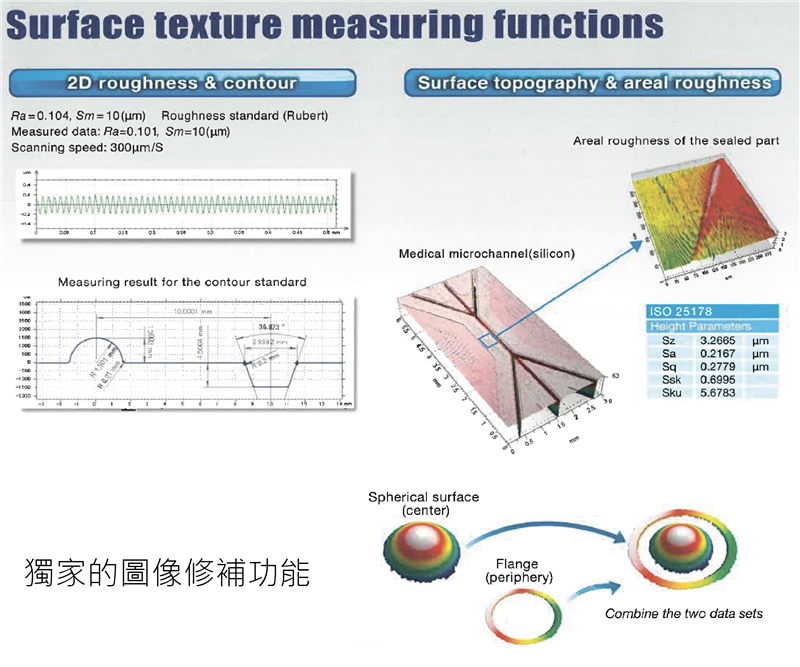

Roughness and profile measurement
輪廓測量
Cutting edge measurement (sample: insert)
刀片切削刃測量

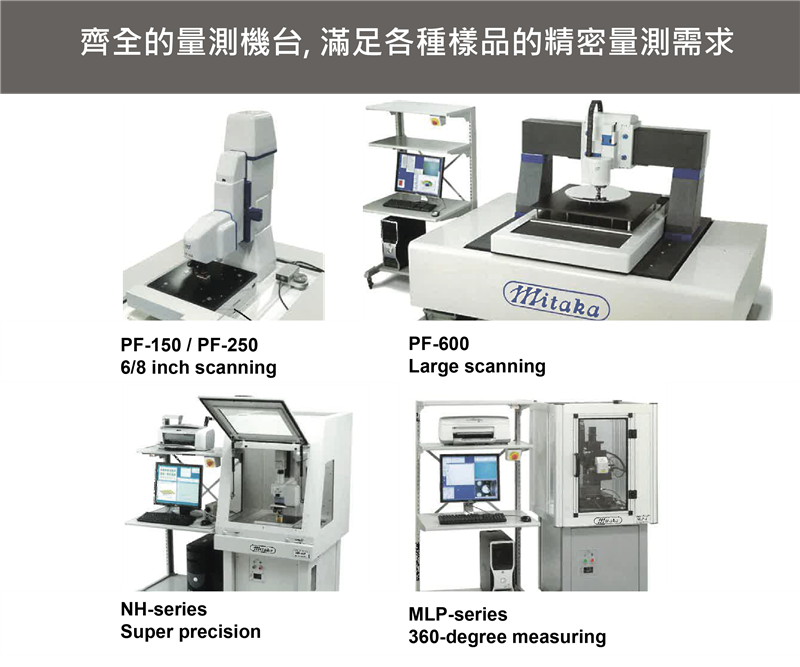

PF-60 基本載物台可執行樣本 60x60 mm 的量測. 也可升級從 150x150 mm 到 600 x 600 mm, 甚至接受客製化載物台. 可做精密微型樣本到大型材料機具的 2D/3D 表面輪廓掃描量測, 例如表面輪廓 , 表面粗糙度, 溝槽輪廓 , 體積磨耗 , 尺寸段差角度, 平坦度量測, 高度深度量測 ...等. 所以應用領域涵蓋精密鑄造加工, 精密滑軌,螺絲, 齒輪,軸承, 玻璃面板, 生物晶片, 橡膠製品, 半導體晶圓, 隱形眼鏡, 油脂...等. 粗度分析：ISO4278、JIS B0601、ASTM B46.1、ISO25178 表面形貌量測.
